Demo Kinect Comandos por voz en ESPAÑOL

En este post explicare sobre el uso de el arreglo de microfonos del Kinect con un ejemplo donde a travez de las librerias Microsoft Speech SDK y el SDK de KINECT podremos a travez de comandos de voz dar alguna instruccion al computador para mostrar algo en una aplicacion C# natural en WPF…

Se me ocurrio un ejemplo similar al que nos trae la SDK Toolkit de Kinect donde al hablar se muestra el espectro de voz de la persona que habla, pero en este caso, utilizare para explicarles sencillamente como ejemplo una aplicacion que al decir un color de los que muestre en la aplicacion esta sea capaz de identificarlo y de pintarlo en la aplicación, dando un rango de exito o de fracaso…

Pensaran que es algo complejo de analizar y de sintetizar la voz y esas cosas pero realmente no nos complicaremos la vida y por suerte ya existen herramientas a la mano para hacer estas cosas como

Bien para esto es necesario previamente tener el Microsoft Speech SDK en este caso la version mas actual que es la 11.0 que la podemos descargar en el siguiente enlace: Microsoft Speech SDK v11.0

Tambien necesitaremos de una libreria de idioma en nuestro caso Español que debemos de desacargar de la pagina Oficial de Kinect en nuestro caso ES-mx (Español-Mexico) o ES-es (Español-España): Kinect for Windows Language Packs v11.0

Una vez instalado estas, procedemos ahora a crear un nuevo proyecto WPF en C# en Visual Studio 2012 o 2010 como lo vayan preferiendo.

blogaudiokinet1

Una vez creada la solucion del proyecto nos vamos al archivo MainWindow.xaml donde escribiremos el siguiente codigo..


<Window x:Class="WpfAudioKinectPruebaHablar.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

        Title="Kinect Audio Demo" Height="364" Width="680">
    <Grid Background="white">
        <TextBlock Text="KINECT Demo Audio Prueba" FontSize="36" HorizontalAlignment="Left" VerticalAlignment="Top" Margin="10,5,0,0" FontWeight="Light" />
        <StackPanel HorizontalAlignment="Center" VerticalAlignment="Bottom" >
            <TextBlock x:Name="tbColor" Height="100" Width="500"/>
            <TextBlock x:Name="tbInfo" Text="" Foreground="Black" Height="50" FontSize="20" TextAlignment="Center" Padding="0,10,0,0"/>
            <TextBlock x:Name="tbSpeech" Text="" Foreground="Black" Height="60" FontSize="16" TextAlignment="Left" Padding="0,10,0,10"/>
        </StackPanel>
        <TextBlock FontSize="16" HorizontalAlignment="Left" Margin="80,93,0,0" Text="diga algo para activar el reconocimiento" VerticalAlignment="Top" Width="379" FontWeight="Light" />

    </Grid>
</Window>

En el codigo aparecen tres TextBlock de nombre tbColor, tbInfo, tbSpeech estos son para mostrar una breve leyenda, el color procesado y el indice de acierto…

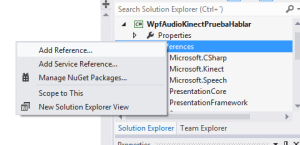

Antes de iniciar el codigo y la logica de la aplicacion debemos de agregar las referencias o DLLs que ya habiamos mencionado que son la Microsoft.Speech y Microsoft.Kinect

addreference

ahora bien, vamos con la parte mas interesante que es la de trabajar con las librerias de Microsoft Speech y por supuesto la libreria de KINECT sdk, procedemos a abrir el code-behind de MainWindow.xaml que es MainWindow.cs; donde ya abierto, agregamos la libreria Microsoft.Kinect, las siguientes Microsoft.Speech.AudioFormat y Microsoft.Speech.Recognition


using Microsoft.Kinect;

using Microsoft.Speech.AudioFormat;
using Microsoft.Speech.Recognition;

siguiendo con el codigo creamos 5 variables de tipo SolidColorBrush y le di a cada una un color y creamos la variable kinect de tipo KinectSensor, un DispatcherTimer que le llame readyTimer y dos variables muy interesantes que vienen de la libreria Speech que son EnergyCalculatingPassThroughStream que es la variable que contendra el espectro de la energia y la forma de la voz sintetizada para a travez de la segunda variable que es la que crea una especie de gramatica dependiendo de la cultura y el enfasis de la voz la como se muestra en el siguiente codigo.


 private readonly SolidColorBrush redBrush = new SolidColorBrush(Colors.Red);
 private readonly SolidColorBrush greenBrush = new SolidColorBrush(Colors.Green);
 private readonly SolidColorBrush yellowBrush = new SolidColorBrush(Colors.Yellow);
 private readonly SolidColorBrush blueBrush = new SolidColorBrush(Colors.Blue);
 private readonly SolidColorBrush WhiteBrush = new SolidColorBrush(Colors.White);

 KinectSensor kinect;

 private DispatcherTimer readyTimer;
 private EnergyCalculatingPassThroughStream stream;
 private SpeechRecognitionEngine speechRecognizer;

“Suena dificil y complejo pero son solo sencillas primitivas para trabajar el reconocimiento de voz en nuestras aplicaciones”.. aca les dejo unas rutinas establecidas para el control de la voz, sintetizarla y despues tomarla en la variable para asi ahora poder trabajar con ella a travez del Kinect, por ahora solo les dejo el siguiente codigo:

 private class EnergyCalculatingPassThroughStream : Stream
 {
   private const int SamplesPerPixel = 10;

   private readonly double[] energy = new double[500];
   private readonly object syncRoot = new object();
   private readonly Stream baseStream;

   private int index;
   private int sampleCount;
   private double avgSample;

 public EnergyCalculatingPassThroughStream(Stream stream)
 {
   this.baseStream = stream;
 }

 public override long Length
 {
   get { return this.baseStream.Length; }
 }

 public override long Position
 {
   get { return this.baseStream.Position; }
   set { this.baseStream.Position = value; }
 }

 public override bool CanRead
 {
   get { return this.baseStream.CanRead; }
 }

 public override bool CanSeek
 {
   get { return this.baseStream.CanSeek; }
 }

 public override bool CanWrite
 {
   get { return this.baseStream.CanWrite; }
 }

 public override void Flush()
 {
   this.baseStream.Flush();
 }

 public void GetEnergy(double[] energyBuffer)
 {
   lock (this.syncRoot)
   {
     int energyIndex = this.index;
     for (int i = 0; i < this.energy.Length; i++)       {       energyBuffer[i] = this.energy[energyIndex];       energyIndex++;       if (energyIndex >= this.energy.Length)
     {
       energyIndex = 0;
     }
   }
  }
 }

  public override int Read(byte[] buffer, int offset, int count)
  {
    int retVal = this.baseStream.Read(buffer, offset, count);
    const double A = 0.3;
    lock (this.syncRoot)
    {
    for (int i = 0; i < retVal; i += 2)      {        short sample = BitConverter.ToInt16(buffer, i + offset);        this.avgSample += sample * sample;        this.sampleCount++;        if (this.sampleCount == SamplesPerPixel)        {          this.avgSample /= SamplesPerPixel;          this.energy[this.index] = .2 + ((this.avgSample * 11) / (int.MaxValue / 2));          this.energy[this.index] = this.energy[this.index] > 10 ? 10 : this.energy[this.index];

        if (this.index > 0)
        {
          this.energy[this.index] = (this.energy[this.index] * A) + ((1 - A) * this.energy[this.index - 1]);
        }

     this.index++;

     if (this.index >= this.energy.Length)
     {
       this.index = 0;
     }

       this.avgSample = 0;
       this.sampleCount = 0;
    }
   }
  }

  return retVal;
 }

  public override long Seek(long offset, SeekOrigin origin)
  {
    return this.baseStream.Seek(offset, origin);
  }

  public override void SetLength(long value)
  {
    this.baseStream.SetLength(value);
  }

  public override void Write(byte[] buffer, int offset, int count)
  {
    this.baseStream.Write(buffer, offset, count);
  }
 }

Y aca les dejo todo codigo fuente para poner a andar nuestro Kinect por voz y en español!…. despues les seguire mostrando detalladamente cada una de las funcionalidades de este demo para que lo apliquen a un sin fin de cosas.

using System;
using System.Collections.Generic;
using System.IO;
using System.Linq;
using System.Threading;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Threading;

using Microsoft.Kinect;

using Microsoft.Speech.AudioFormat;
using Microsoft.Speech.Recognition;
namespace WpfAudioKinectPruebaHablar
{
 ///
 /// Interaction logic for MainWindow.xaml
 ///
 public partial class MainWindow : Window
 {
 private readonly SolidColorBrush redBrush = new SolidColorBrush(Colors.Red);
 private readonly SolidColorBrush greenBrush = new SolidColorBrush(Colors.Green);
 private readonly SolidColorBrush yellowBrush = new SolidColorBrush(Colors.Yellow);
 private readonly SolidColorBrush blueBrush = new SolidColorBrush(Colors.Blue);
 private readonly SolidColorBrush WhiteBrush = new SolidColorBrush(Colors.White);

 KinectSensor kinect;

 private DispatcherTimer readyTimer;
 private EnergyCalculatingPassThroughStream stream;
 private SpeechRecognitionEngine speechRecognizer;

 #region class EnergyCalculatingPassThroughStream

 private class EnergyCalculatingPassThroughStream : Stream
 {
 private const int SamplesPerPixel = 10;

 private readonly double[] energy = new double[500];
 private readonly object syncRoot = new object();
 private readonly Stream baseStream;

 private int index;
 private int sampleCount;
 private double avgSample;

 public EnergyCalculatingPassThroughStream(Stream stream)
 {
 this.baseStream = stream;
 }

 public override long Length
 {
 get { return this.baseStream.Length; }
 }

 public override long Position
 {
 get { return this.baseStream.Position; }
 set { this.baseStream.Position = value; }
 }

 public override bool CanRead
 {
 get { return this.baseStream.CanRead; }
 }

 public override bool CanSeek
 {
 get { return this.baseStream.CanSeek; }
 }

 public override bool CanWrite
 {
 get { return this.baseStream.CanWrite; }
 }

 public override void Flush()
 {
 this.baseStream.Flush();
 }

 public void GetEnergy(double[] energyBuffer)
 {
 lock (this.syncRoot)
 {
 int energyIndex = this.index;
 for (int i = 0; i < this.energy.Length; i++) { energyBuffer[i] = this.energy[energyIndex]; energyIndex++; if (energyIndex >= this.energy.Length)
 {
 energyIndex = 0;
 }
 }
 }
 }

 public override int Read(byte[] buffer, int offset, int count)
 {
 int retVal = this.baseStream.Read(buffer, offset, count);
 const double A = 0.3;
 lock (this.syncRoot)
 {
 for (int i = 0; i < retVal; i += 2) { short sample = BitConverter.ToInt16(buffer, i + offset); this.avgSample += sample * sample; this.sampleCount++; if (this.sampleCount == SamplesPerPixel) { this.avgSample /= SamplesPerPixel; this.energy[this.index] = .2 + ((this.avgSample * 11) / (int.MaxValue / 2)); this.energy[this.index] = this.energy[this.index] > 10 ? 10 : this.energy[this.index];

 if (this.index > 0)
 {
 this.energy[this.index] = (this.energy[this.index] * A) + ((1 - A) * this.energy[this.index - 1]);
 }

 this.index++;

 if (this.index >= this.energy.Length)
 {
 this.index = 0;
 }

 this.avgSample = 0;
 this.sampleCount = 0;
 }
 }
 }

 return retVal;
 }

 public override long Seek(long offset, SeekOrigin origin)
 {
 return this.baseStream.Seek(offset, origin);
 }

 public override void SetLength(long value)
 {
 this.baseStream.SetLength(value);
 }

 public override void Write(byte[] buffer, int offset, int count)
 {
 this.baseStream.Write(buffer, offset, count);
 }
 }
 #endregion

public MainWindow()
{
 InitializeComponent();

 kinect = KinectSensor.KinectSensors[0];

 if (this.kinect != null)
 {
 this.InitializeKinect();
 }
}

 private void Start()
 {
 var audioSource = this.kinect.AudioSource;
 audioSource.BeamAngleMode = BeamAngleMode.Adaptive;

 audioSource.EchoCancellationMode = EchoCancellationMode.CancellationAndSuppression;
 var kinectStream = audioSource.Start();

 this.stream = new EnergyCalculatingPassThroughStream(kinectStream);
 this.speechRecognizer.SetInputToAudioStream(this.stream, new SpeechAudioFormatInfo
 (EncodingFormat.Pcm, 16000, 16, 1, 32000, 2, null));
 this.speechRecognizer.RecognizeAsync(RecognizeMode.Multiple);
 }

 private static RecognizerInfo GetKinectRecognizer()
 {
 Func<RecognizerInfo, bool> matchingFunc = r =>
 {
 string value;
 r.AdditionalInfo.TryGetValue("Kinect", out value);
 return "True".Equals(value, StringComparison.InvariantCultureIgnoreCase) &&
 "es-ES".Equals(r.Culture.Name,StringComparison.InvariantCultureIgnoreCase);
 };
 return SpeechRecognitionEngine.InstalledRecognizers().Where(matchingFunc).FirstOrDefault();
 }

 private SpeechRecognitionEngine CreateSpeechRecognizer()
 {
 RecognizerInfo ri = GetKinectRecognizer();
 if (ri == null)
 {
 MessageBox.Show(@"Hay un problema al inicializar el dispositivo de reconocimiento de voz.
 asegurese de tener Microsoft Speech SDK instalado y configurado.",
 "Falla al cargar Speech SDK", MessageBoxButton.OK, MessageBoxImage.Error);

 this.Close();
 return null;
 }

 SpeechRecognitionEngine sre;
 try
 {
 sre = new SpeechRecognitionEngine(ri.Id);
 }
 catch
 {
 MessageBox.Show(@"Hay un problema al inicializar el dispositivo de reconocimiento de voz.
 asegurese de tener Microsoft Speech SDK instalado y configurado.", "Falla al cargar Speech SDK",
 MessageBoxButton.OK, MessageBoxImage.Error);
 this.Close();
 return null;
 }

 var colors = new Choices();
 colors.Add("rojo");
 colors.Add("verde");
 colors.Add("azul");
 colors.Add("amarillo");

 var gb = new GrammarBuilder { Culture = ri.Culture };
 gb.Append(colors);

 // Create the actual Grammar instance, and then load it into the speech recognizer.
 var g = new Grammar(gb);

 sre.LoadGrammar(g);
 sre.SpeechRecognized += this.SreSpeechRecognized;
 sre.SpeechHypothesized += this.SreSpeechHypothesized;
 sre.SpeechRecognitionRejected += this.SreSpeechRecognitionRejected;

 return sre;
 }

 private void RejectSpeech(RecognitionResult result)
 {
 string status = "Rechazado: " + (result == null ? string.Empty : result.Text + " " + result.Confidence);
 this.ReportSpeechStatus(status);

 Dispatcher.BeginInvoke(new Action(() => { tbColor.Background = WhiteBrush; }), DispatcherPriority.Normal);
 }

 private void SreSpeechRecognitionRejected(object sender, SpeechRecognitionRejectedEventArgs e)
 {
 this.RejectSpeech(e.Result);
 }

 private void SreSpeechHypothesized(object sender, SpeechHypothesizedEventArgs e)
 {
 this.ReportSpeechStatus("Hipotetico: " + e.Result.Text + " " + e.Result.Confidence);
 }

 private void SreSpeechRecognized(object sender, SpeechRecognizedEventArgs e)
 {
 SolidColorBrush brush;

 if (e.Result.Confidence < 0.7) { this.RejectSpeech(e.Result); return; } switch (e.Result.Text.ToUpperInvariant()) { case "ROJO": brush = this.redBrush; break; case "VERDE": brush = this.greenBrush; break; case "AZUL": brush = this.blueBrush; break; case "AMARILLO": brush = this.yellowBrush; break; default: brush = this.WhiteBrush; break; } string status = "Reconocido: " + e.Result.Text + " " + e.Result.Confidence; this.ReportSpeechStatus(status); Dispatcher.BeginInvoke(new Action(() => { tbColor.Background = brush; }), DispatcherPriority.Normal);
 }

 private void ReportSpeechStatus(string status)
 {
 Dispatcher.BeginInvoke(new Action(() => { tbSpeech.Text = status; }), DispatcherPriority.Normal);
 }

 private void UpdateInstructionsText(string instructions)
 {
 Dispatcher.BeginInvoke(new Action(() => { tbInfo.Text = instructions; }), DispatcherPriority.Normal);
 }

 private void MainWindowClosing(object sender, System.ComponentModel.CancelEventArgs e)
 {
 this.UninitializeKinect();
 }

 private void ReadyTimerTick(object sender, EventArgs e)
 {
 this.Start();
 this.ReportSpeechStatus("Listo para reconocer voz!");
 this.UpdateInstructionsText("Diga: 'rojo', 'verde', 'amarillo' o 'azul'");
 this.readyTimer.Stop();
 this.readyTimer = null;
 }

 private void InitializeKinect()
 {
 var sensor = this.kinect;
 this.speechRecognizer = this.CreateSpeechRecognizer();
 try
 {
 sensor.Start();
 }
 catch (Exception)
 {

 }

 if (this.speechRecognizer != null && sensor != null)
 {
 // NOTE: Need to wait 4 seconds for device to be ready to stream audio right after initialization
 this.readyTimer = new DispatcherTimer();
 this.readyTimer.Tick += this.ReadyTimerTick;
 this.readyTimer.Interval = new TimeSpan(0, 0, 4);
 this.readyTimer.Start();

 this.ReportSpeechStatus("Inicializando el dispositivo de audio Kinect...");
 this.UpdateInstructionsText(string.Empty);

 this.Closing += this.MainWindowClosing;
 }
 }

 private void UninitializeKinect()
 {
 var sensor = this.kinect;

 if (this.speechRecognizer != null && sensor != null)
 {
 sensor.AudioSource.Stop();
 sensor.Stop();
 this.speechRecognizer.RecognizeAsyncCancel();
 this.speechRecognizer.RecognizeAsyncStop();
 }

 if (this.readyTimer != null)
 {
 this.readyTimer.Stop();
 this.readyTimer = null;
 }
 }

 }
}

nota: esta entrada esta sujeta a cambios por la actualizacion de la libreria KINECT, luego les seguire comentando acerca de esto, por ahora solo les adelanto este post!…

UPDATE “Novedades liberadas desde Octubre 2012 SDK”

Entre las nuevas cosas que nos viene ahora en esta actualizacion mencionare las mas destacadas y muy utiles para nosotros los desarrolladores.

1) El stream de infrarrojos está ahora expuesto en el API

El sensor Kinect está ahora expuesto como un formato de color de la imagen nueva. Usted puede utilizar el flujo de infrarrojos en muchos escenarios, tales como:

  •      Calibración de otras cámaras de color para el sensor de profundidad de Kinect
  •      La captura de imágenes en escala de grises en situaciones de poca luz
  •      Dos muestras de infrarrojos se han añadido a la caja de herramientas, y también se puede probar de infrarrojos en KinectExplorer. Esto proporciona a los desarrolladores un amplio espectro de escenarios de pruebas.
  •      Tenga en cuenta que el sensor no es capaz de capturar flujos de infrarrojos y corrientes de color al mismo tiempo. Puede, sin embargo, capturar flujos de infrarrojos y la profundidad simultáneamente.

2) Datos profundidad ampliados

  • CopyDepthImagePixelData() ahora proporciona detalles más allá de 4 metros, por favor, tenga en cuenta que la calidad de los datos se degrada con la distancia. Además de los datos de profundidad extendidos, facilidad de uso de la profundidad del API de datos ha sido mejorada (enmascaramiento de bits ya no se requiere).
  • Esto significa que las aplicaciones serán capaces de leer los datos más allá de 4 metros cuando sea necesario.
3) Configuracion de color en la APIs de la Cámara

  • Los ajustes de color de la cámara ahora puede ser optimizado para su entorno.
  •      Ahora se puede ajustar el balance de blancos, contraste, tono, saturación y otros parámetros, dando una mejor imagen de color para cada usuario individual.
  •      Para ver la lista completa de los ajustes que se pueden optimizar, inicie el Explorador de Kinect desde el navegador Developer Toolkit y revisar la exposición y controles de color.

4) API de datos Acelerómetro

  • Los datos de los acelerómetros del sensor se expone ahora en la API. Esto permite la detección de la orientación del sensor.

5) Nueva API de conversión de coordenadas espacio

  • Existen varias APIs nuevo para convertir datos entre espacios de coordenadas: el color, la profundidad y el esqueleto.
  • Hay dos conjuntos de API: uno para la conversión de los píxeles individuales y la otra para la conversión de un cuadro de imagen completa.
  • Más allá de mejorar la facilidad de uso, este soporta la funcionalidad adicional mapeo de coordenadas previamente no disponibles para los desarrolladores.

6) Kinect Studio 1.6.0

  • Kinect Studio ha sido actualizado para soportar los rayos infrarrojos, raw bayer, datos extendidos de profundidad, y cuenta con acelerómetro.

7) Raw Bayer

  • El nuevo formato de color de imagen raw Bayer que permite hacer tu propia Bayer RGB conversiones de unidades de procesamiento central (CPU) o unidades de procesamiento gráfico (GPU). Esto permite a los desarrolladores elegir una calidad de conversión superior a RGB de Bayer que nuestro SDK proporciona de forma predeterminada.

Si no tienes la minima idea de que es un Bayer, para los que saben de fotografia tambien pueden refrescar su memoria con estos breves conceptos http://es.wikipedia.org/wiki/Mosaico_de_Bayer

Ademas de las amplias funciones destacadas en la nueva actualizacion tambien estan incluidos nuevos soportes de herramientas y compatibilidad en el sistema operativo Windows 8

Soporte para máquinas virtuales
El sensor Kinect para Windows ahora funciona en Windows que se ejecutan en una máquina virtual (VM) y ha sido probado con los siguientes entornos de VM:

  •      Microsoft HyperV
  •      VMWare
  •      paralelas

Esto amplía enormemente la utilidad de la Kinect para Windows SDK, ya que ahora se puede utilizar en cualquier máquina cuyo sistema operativo nativo admite que ejecuta Windows en uno de los paquetes VM mencionadas anteriormente. Además, esto permite varios escenarios de desarrollo, tales como ciertos enfoques de prueba automatizados.

Actualización Kinect Studio
La actualización simplifica la depuracion y comprobación de las aplicaciones mediante el uso de Kinect Studio para grabar, reproducir y depurar los datos de Kinect. Esta versión se ha actualizado para admitir los nuevos infrarrojo, crudo Bayer, datos extendidos de profundidad, y cuenta con acelerómetro.

Soporte para Windows 8
Al utilizar el Kinect para Windows SDK, puede desarrollar una aplicación Kinect para Windows para una aplicación de escritorio en Windows 8.

Soporte para Visual Studio 2012
El SDK es compatible el desarrollo con Visual Studio 2012, además con el soporte de Visual Studio 2010, y el nuevo Microsoft. NET Framework 4.5, además de los ya soportados. NET Framework 4.0. y el ya mencionado soporte para Windows 8
